变压器热油循环时变压器油真空滤油机和变压器

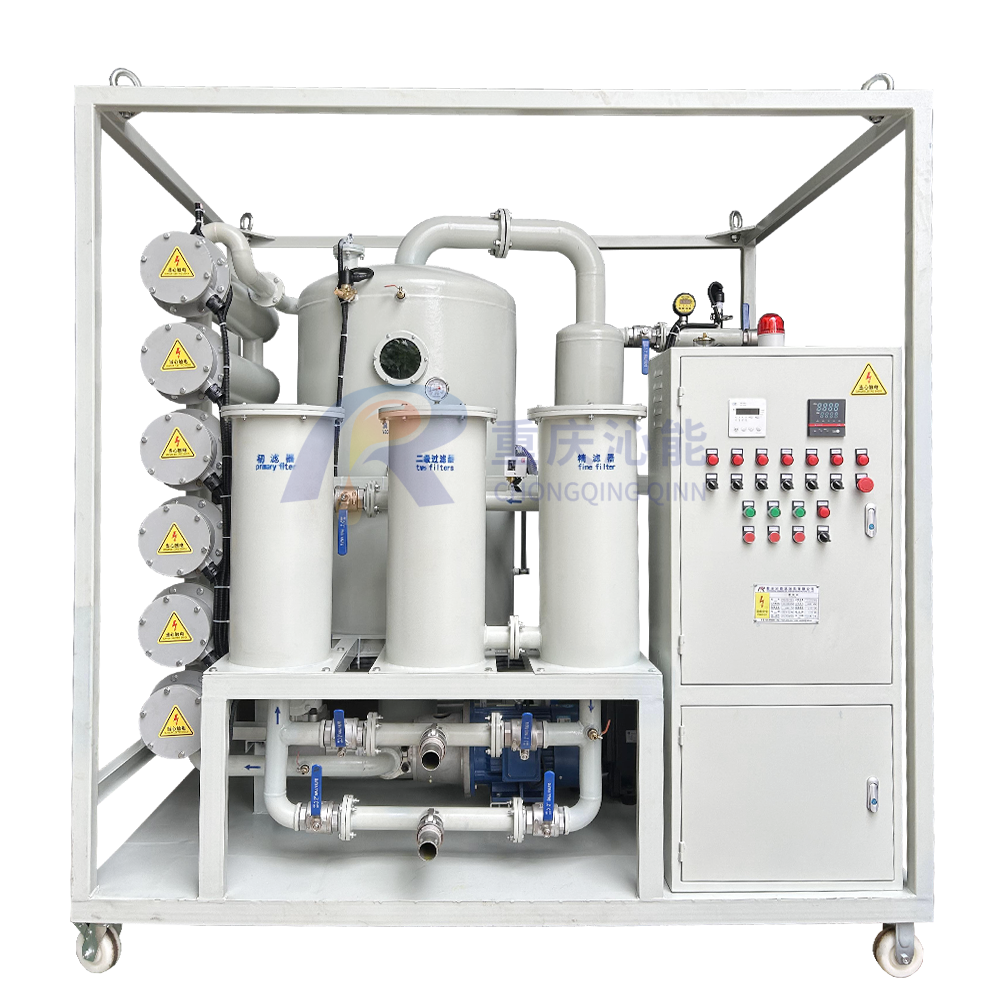

变压器热油循环时，变压器油真空滤油机和变压器的连接方式需确保形成封闭循环路径，具体连接步骤及要点如下：

一、连接路径

变压器油真空滤油机和变压器的连接路径为：变压器底部出油口（如蝶阀或放油阀）→输油管道→真空滤油机进油口→真空滤油机内部处理（过滤、加热、脱气）→真空滤油机出油口→输油管道→变压器顶部或上部回油口（如注油阀或压力释放阀接口）。

二、连接要点

1. 出油口选择
   • 通常选择变压器底部的蝶阀或放油阀。热油密度小于冷油，从底部出油可形成自然对流，确保变压器内部所有油均参与循环，实现均匀加热。
2. 回油口选择
   • 通常选择变压器顶部的注油阀或压力释放阀接口。从顶部回油可利用油的重力和压力，更好地冲刷器身、绕组和铁芯，带走杂质和水分。
3. 管路连接
   • 进油管路：将真空滤油机的进油管路连接到变压器底部出油口，确保连接牢固，防止漏油。
   • 出油管路：将真空滤油机的出油管路连接到变压器顶部或上部回油口，同样确保连接牢固。
   • 管路密封：检查所有连接处是否密封良好，避免空气混入或油液泄漏。
4. 真空系统连接
   • 若热油循环过程中需保持真空状态，还需将真空泵的抽真空管路连接到变压器油箱的适当位置（如顶部阀门），以维持油箱内的真空度。

三、操作步骤

1. 准备工作
   • 检查真空滤油机、变压器及管路系统是否完好，确保无泄漏。
   • 根据变压器油量和受潮情况，确定热油循环时间（一般不少于48小时，具体根据变压器电压等级和实际情况调整）。
2. 启动真空滤油机
   • 打开真空滤油机的进油阀门和出油阀门。
   • 启动真空泵，对滤油机进油管抽真空后，打开变压器底部出油口阀门，使油液进入真空滤油机。
   • 启动油泵，使油液在真空滤油机内部循环加热和脱气。
3. 热油循环加热
   • 将真空滤油机出油口油温设定为65±5℃，并尽量取大值（部分标准要求出口油温不低于50℃，油箱内温度不低于40℃）。
   • 连续进行热油循环加热，直到变压器出口油温达到70~75℃，并保持此温度继续连续循环。
4. 取样检验
   • 热油循环时间到达后，取变压器本体油样进行化验分析，直到油样指标（如击穿电压、含水量、含气量）达到现行国家标准《电气装置工程电气设备交接试验标准》的规定为止。
5. 停机操作
   • 提前关闭加热器，保持油循环一段时间使温度下降至50℃以下。
   • 关闭油罐出油阀门和真空滤油机进油阀门，尽可能排出设备内余油。
   • 关闭出油泵和出油阀门，排尽油管中的油后关闭真空泵。
   • 打开进气阀卸掉真空，打开排污阀排尽罐内余油，最后关闭电源。
