变压器油真空滤油机，如何判断过滤气体水分效

当变压器油出现总烃气体或水分超标时，使用真空滤油机过滤可通过以下仪表参数及操作逻辑综合判断滤除效果，确保油质达标：

一、总烃气体超标的判断依据

1. 真空度监测
   • 核心逻辑：真空度直接反映滤油机脱气能力。总烃（如乙炔、乙烯）的脱除需依赖高真空环境加速气体蒸发。
   • 操作标准：
     • 初始阶段：30分钟内将真空度稳定在 30-50Pa（国标要求极限真空度≤133Pa），确保气体分子快速扩散。
     • 稳定阶段：持续监测真空度波动，若真空度下降（如＞50Pa），可能因滤芯堵塞或真空泵故障，需立即排查。
   • 案例参考：内蒙古某220kV变电站使用双级真空滤油机，通过两级真空腔体层层脱气，总烃处理后稳定在 20-30μL/L（国标注意值≤150μL/L）。
2. 气体色谱仪联动分析
   • 核心逻辑：在线或离线检测油中溶解气体成分，量化脱气效果。
   • 操作标准：
     • 每2小时采样检测乙炔、乙烯等特征气体含量。若乙炔从超标值（如12μL/L）逐步降至 0μL/L，乙烯从76μL/L降至 ≤30μL/L，表明脱气彻底。
     • 动态监测：主变送电后72小时内每8小时检测一次，1周内每日检测，确认总烃无反弹。

二、水分超标的判断依据

1. 真空度与温度协同控制
   • 核心逻辑：水分脱除需高真空与适宜温度共同作用。温度过低（＜50℃）导致水分蒸发缓慢，温度过高（＞70℃）可能引发油质劣化。
   • 操作标准：
     • 油温设定在 60-70℃，通过加热系统提升气体扩散速率，同时避免油质老化。
     • 观察真空分离塔内油液沸腾状态：若泡沫过多（可能因水分或流速过快），需降低加热温度至 55℃ 并调整流速。
2. 水分测定仪实时反馈
   • 核心逻辑：直接测量油中水分含量，判断脱水效率。
   • 操作标准：
     • 初始检测：若水分超标（如＞50mg/kg），需持续过滤至 ≤10mg/kg（国标要求）。
     • 过程监测：每2小时采样检测，若水分含量下降速率趋缓（如从50mg/kg降至20mg/kg后停滞），可能因滤芯吸附饱和，需更换滤芯。

三、综合判断与效果验证

1. 静态验证
   • 滤油结束后关闭设备，静置主变 24小时，待油流稳定后再次采样。若总烃、水分含量均低于注意值（如总烃＜100μL/L，水分＜10mg/kg），且无新增杂质，表明滤除彻底。
2. 动态监测
   • 主变送电后持续跟踪油质变化：
     • 72小时内每8小时检测一次油色谱，确认总烃无回升。
     • 1周内每日检测，若总烃稳定在 70μL/L 左右（接近初始值），表明滤油效果可靠。
3. 设备性能关联分析
   • 若滤油机出现以下情况，可能影响滤除效果：
     • 真空度长期＞50Pa：需检查真空泵油液情况或更换密封件。
     • 滤芯压差＞0.5MPa：表明滤芯堵塞，需清洗或更换。
     • 加热系统温度波动＞±5℃：需校准温控装置。

四、关键操作建议

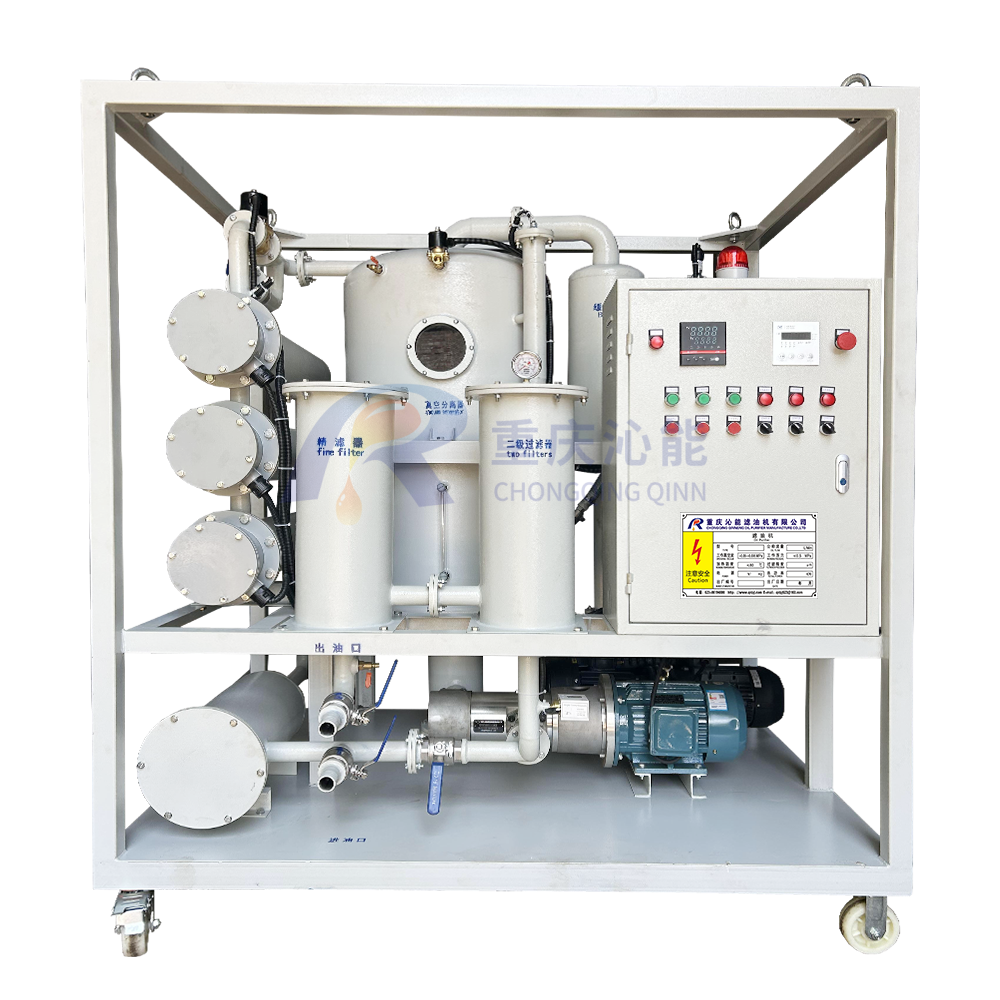

1. 选型匹配：针对总烃超标，优先选择 双级真空滤油机（如沁能ZYD-200型），其极限真空度≤50Pa，脱气效率更高。
2. 流速控制：根据主变油容量（如25吨）设定流速 3-4m³/h，避免气体来不及分离或过滤不充分。
3. 隐患溯源：滤油后需排查设备内部故障（如局部放电、高温过热），防止气体再次生成。例如，某案例中通过红外测温、高压试验确认套管末屏接触不良引发局部放电，处理后主变恢复正常运行。
