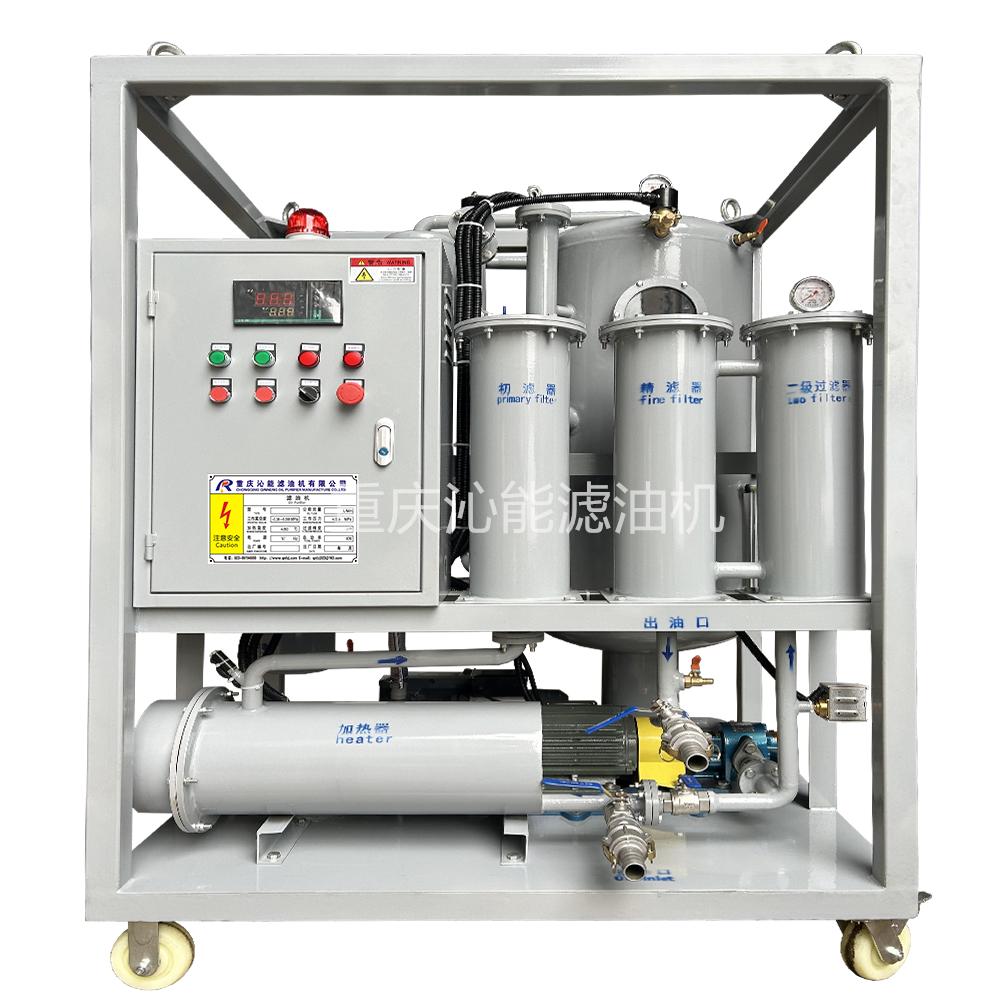

断相与相序保护器在真空滤油机上的应用分析

一、核心功能与保护机制

1. 断相保护
   当三相电源中任意一相缺失时，保护器通过实时监测电压或电流，在断相发生时立即切断主电路电源。例如，若L1相断相，保护器检测到该相电压低于设定阈值（通常为额定电压的20%-30%），触发继电器动作，断开接触器线圈回路，防止电机因缺相运行导致绕组过热烧毁。

2. 相序保护
   通过检测三相电源的相序（ABC或ACB），确保设备按预设方向启动。若电源相序接反（如误接为ACB），保护器输出信号阻止接触器吸合，避免电机反转引发机械故障（如滤油机泵体卡死）或油液泄漏。部分型号（如XJ3-G）具备自动相序校正功能，可动态调整相序至正确状态。

二、在真空滤油机中的关键作用

1. 电机保护
   滤油机的主泵电机通常为三相异步电动机，断相或相序错误会导致：
   • 断相：电机转矩下降，剩余两相电流增大至额定值的1.73倍，绕组温度在5分钟内可上升至危险值（>150℃），引发绝缘老化甚至短路。
   • 相序错误：电机反转可能损坏泵体密封件，导致油液混入空气或杂质，影响滤油精度。
2. 系统稳定性提升
   • 避免因电源故障导致的非计划停机，减少设备维修成本（据统计，断相故障占电机损坏的35%以上）。
   • 防止相序错误引发的油液污染，保障真空滤油机对变压器油、液压油等高洁净度要求介质的处理效果。

三、典型应用场景与接线方式

1. 接线示例（以XJ3-G型保护器为例）
   • 输入端：连接三相电源L1、L2、L3。
   • 输出端：
     • 常开触点（NO）串联至接触器线圈控制回路。
     • 常闭触点（NC）用于故障报警信号输出。
   • 动作逻辑：
     • 相序正确且无断相时，NO闭合，接触器吸合，电机启动。
     • 断相或相序错误时，NO断开，接触器释放，电机停机。
2. 参数设置
   • 动作电压：通常设置为额定电压的85%-110%（如380V系统设为323-418V）。
   • 动作时间：断相保护动作时间≤0.5秒，相序保护动作时间≤0.1秒，确保快速切断故障。

四、选型与安装注意事项

1. 选型原则
   • 额定电流：保护器额定电流应≥电机额定电流的1.2倍（如15kW电机选20A保护器）。
   • 功能匹配：根据需求选择仅断相保护、仅相序保护或二者集成型号。
   • 环境适应性：滤油机工作现场可能存在油雾、振动，需选择IP55及以上防护等级、抗干扰能力强的产品。
2. 安装要点
   • 位置：安装于电源进线端，远离强电磁干扰源（如变频器）。
   • 接线：
     • 确保三相电源线截面满足负载要求（如16mm²铜线对应32A电流）。
     • 接触器线圈电压需与保护器输出电压匹配（如220V或380V）。
   • 调试：通电前用相序表验证电源相序，模拟断相故障测试保护动作可靠性。

五、故障排查与维护

1. 常见故障
   • 误动作：电源电压波动（如±15%以上）或接线松动导致保护器误判。
   • 不动作：保护器内部继电器触点烧结或输出回路断路。
2. 维护建议
   • 定期检查：每季度用万用表检测保护器输入/输出电压，确认触点通断状态。
   • 清洁保养：用无纺布擦拭保护器表面油污，避免影响散热。
   • 备件管理：储备同型号保护器，故障时可在30分钟内完成更换。
